高壓旋轉接頭的原理以及設計結構
公布于：2020.6.18標簽：高壓旋轉接頭，液壓旋轉接頭，回轉接頭
液壓高壓旋轉接頭也稱為雙回路高速高壓旋轉接頭，采用國際先進的油膜密封技術，機械損耗低，在高速高壓的工況下運轉穩定，扭力低，使用時間長，主要用于重工業如冷熱軋機卷鋼機的漲縮油缸上,球體轉動接頭是應用于鋼鐵廠轉爐及步進梁式加熱爐汽化冷卻系統，它是將加熱爐上端做周期性矩形運動的上管路與下端固定不動的下管路連結起來的關鍵部件。在有一定壓力、溫度的汽、水混合流動介質條件下，保證實現加熱爐活動裝置同步、安全、平穩連續運動。
液壓高壓旋轉接頭上錐盤與轉芯聯為一體，密封錐環與轉芯的上下兩個錐盤相匹配，密封錐環靠彈簧的彈力與轉芯的上下錐盤的錐面呈緊密密封配合，彈簧通過彈簧座位于殼體內，錐環止轉銷一端分別位于密封錐環的端面上的定位孔內，另一端分別位于靜止?fàn)顟B(tài)的彈簧座與殼體中，位于殼體上的彈簧座止轉銷的銷頭位于彈簧座外圓上的軸向鍵槽內，O型密封圈緊貼在密封環外緣環型倒角與殼體內壁構成的槽內。旋轉接頭通過內圈和外圈配合連接，依靠連接處的密封圈實現接頭的固定。外圈可以通過軸承連接定心，并可承受一定的載荷壓力。旋轉接頭孔和通路的數量根據需要設定，可以是一個，兩個，四個甚至更多，而數量的變化是與旋轉接頭所保護要點等同的方式。此外，內圈的空心法蘭，可以穿過電纜和其他管道等。
有推力密封。這個是采用彈簧推動，密封件平面貼合是形式來密封的。這樣大多是高轉速旋轉接頭又需要承受高壓力時候采用的。不過目前能夠承受高壓力，又可以高轉速的旋轉接頭并不多。市場上屈指可數。這種依靠推力密封的旋轉接頭大多轉速在每分鐘五百以上，甚至有幾千轉的。目前采用碳化硅密封的比較多。結構相對于無推力密封旋轉接頭要簡單一些。深孔鉆上的旋轉接頭基本上是采用這種結構。

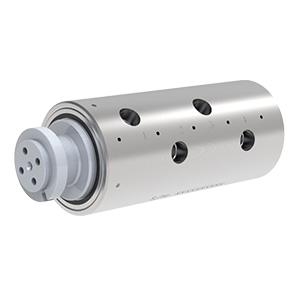

部分旋轉接頭型號參考：
