一種新型高壓、高速旋轉接頭結構的研究及分析
公布于：20019.8.28標簽：高速旋轉接頭，高壓旋轉接頭，液壓旋轉接頭
文介紹一種新型高壓、高速旋轉接頭.結構的設計及分析，重點介紹了其結構設計的原理、相關計算公式、關鍵零件的材料處理等，為從事高壓、高速旋轉接頭研究和應用者提供參考。
前言 在幾乎所有工業領域，只要在固定件和旋轉機器之間存在有液體和氣體介質需要傳輸，人們就必然使用旋轉接頭這一精密連接件。譬如：專用機床、深孔鉆機、玻璃機械等。在日益發展的冶金行業，高壓、高速旋轉接頭的使用也越來越廣泛，其中在薄板軋機上開卷機中的應用，是高壓、高速旋轉接頭在冶金行業中應用的經典范例。與傳統企業生產的高壓、高速旋轉接頭相比，此旋轉接頭（本文所指的旋轉接頭都是指高壓、高速型旋轉接頭的簡稱）具有如下優點：
（1）間隙密封技術的應用，可實現摩擦力小、長久耐用；
（2）靜壓控制間隙的密封技術，就是在壓力恒定的情況下，密封間隙保持恒定；
（3）液壓伺服自動調心控制技術，就使在工作壓力不斷變化的情況下，密封間隙仍然保持不變，同軸度也隨著變化（壓力越高，同軸度也越高）；
（4）特殊的表面熱處理，使轉子與定子間真正實現減磨自潤滑的“膜軸承”效應；

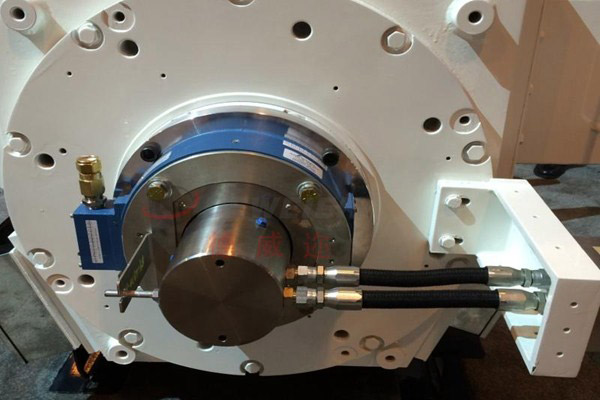

外形以及結構
旋轉接頭的外形及結構如圖 1 所示，旋轉接頭的芯軸做高速旋轉運動而殼體靜止不動。旋轉接頭的芯軸通常與液壓缸固定連接在一起，與主機一起旋轉。工作介質經過管路進入旋轉接頭殼體上的工作油口 A 或B，經過固定不動的殼體 7 和固定不動的伺服環 5 輸入與主機一起做旋轉運動的芯軸 1 后至主機，從而實現了工作介質在旋轉件間的持續傳輸。
優點的實現過程及原理
間隙密封是一種最簡單而應用廣泛的密封方法。它是依靠相對運動零件配合面之間的微小間隙來防止泄漏的。旋轉接頭在實際中的應用確定了它是允許存在一定量的泄漏量，允許一定量的壓力損失。一定量的泄漏量通過泄漏口 C 帶走旋轉接頭兩端上的主軸軸承在工作過程中產生的熱量，可以防止旋轉接頭在工作過程中 A 工作油口與 B 工作油口之間的竄油。間隙過大，泄漏量就過大，壓力損失也就越大，致使實際的工作壓力滿足不了工作需要；間隙過小，太少的泄漏量帶不走旋轉接頭在工作過程中產生的熱量，致使旋轉接頭的芯軸 （轉子）1 與伺服環 5 之間的配合面會因發熱而“抱死”。理想的密封間隙是通過下面的公式與實踐需要相互結合而產生的，圖 2 為環形間隙簡圖。流體流 過間隙時單位流量的壓力損失為： δp=Δp/q=12μL/（πDH3） 式中 δp———單位流量的壓力損失；
旋轉接頭可以借助高壓工作介質在通過旋轉接頭輸入主機的過程中，對其結構實施有效控制，從而實現用靜壓來控制間隙的密封技術及液壓伺服自動調心控制。如圖 3 所示。服環 5 上兩側的高精密“O”形圈 6 上，從而產生巨大的環形側向力 Fp?！癘”形圈在側向壓力 Fp 作用下，產生徑向塑性變形?！癘”形圈把此變形能轉換成對伺服環 5 的圓周浮力 Fk。伺服環 5 的重力 G 與高精密“O”形圈 6 因伺服環 5 重力而產生的變形力 Fn 及圓周浮力 Fk 共同 作用到伺服環 5 上，從而產生一個力的平衡方程（一）： G+Fn+Fk=0，其中參數 G 的大小是確定的，是常量，F(xiàn)n 及Fk 隨著工作壓力 p 的變化而變化。p 越大，則 Fp 就越大，F(xiàn)k 就越大，高精密“O”形圈 6 的強度也隨之增大；當工作壓力 p 增大到一定量時，高精密“O”形圈 6 在側向壓力 Fp 的作用下產生巨大的徑向變形力 Fk，“O”形圈 6極小的變形量就可以消除伺服環 5 的重力，從力的平衡方程（一）：G+Fn+Fk=0 就可以衍生出方程（二）：G+Fn= 0 和方程（三）：Fk 的合力=0。當伺服環 5 的重力 G、及因伺服環 5 重力 G 而產生的變形力 Fn 和圓周浮力 Fk 任 何一個參數發生變化，力的平衡方程（一）將自動歸零。從幾何結構上說，就是維持伺服環 5 內孔的直徑與旋轉接頭的芯軸 1 同軸心，達到接近理想狀態的同軸度，維持圓周方向的間隙恒定。工作壓力 p 越大（設計允許范圍內），則伺服環 5 伺服自動調心能力就越強。旋轉接頭以工作壓力 p 為源動力，對其本體實現了靜壓控制間隙的密封及液壓伺服自動調心的控制。
目前國內企業生產的旋轉接頭根本不具備競爭力，其原因主要是設計思維陳舊落后，芯軸與定子間很容易因旋轉接頭的持續工作發熱而“抱死”。欣德利設計思維新穎且效果極好，旋轉接頭內部結構永不“抱死”，即使工作介質遭受到嚴重污染，有巨大顆粒存在時，此旋轉接頭仍然可以持續工作一段時間，當工作壓力 p 滿足不了工作要求時，更換伺服環 5 就可以繼續工作了，易維修。采用此思維設計的旋轉接頭目前完全可以滿足國內冶金行業的需求。
部分旋轉接頭型號參考：
